Приймач сигналів ІЧ пульта
Відеоурок на каналі "Ключ до Ардуїно"
Блок служить реалізації можливості використання у проекті приймача від пульта ІЧ.

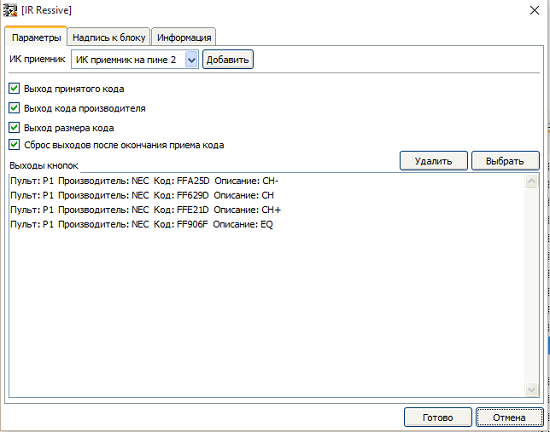

У налаштуваннях блоку можна вибрати необхідну кількість виходів, на яких при натисканні на певну кнопку пульта буде з'являтися високий рівень.
На виході "V" видається код команди, а на виході MC з'явиться код виробника, а на виході CS розмір коду в бітах.
Таблиця кодів виробників
| Код ESP8266 | Код для Arduino | |
|---|---|---|
| RC5 | 1 | 1 |
| RC6 | 2 | 2 |
| NEC | 3 | 3 |
| SONY | 4 | 4 |
| PANASONIC | 5 | 5 |
| JVC | 6 | 6 |
| SAMSUNG | 7 | 7 |
| WHYNTER | 8 | 8 |
| AIWA_RC_T501 | 9 | 9 |
| LG | 10 | 10 |
| SANYO | 11 | 11 |
| MITSUBISHI | 12 | 12 |
| DISH | 13 | 13 |
| SHARP | 14 | 14 |
| COOLIX | 15 | Не підтримується |
| DAIKIN | 16 | Не підтримується |
| DENON | 17 | 15 |
| KELVINATOR | 18 | Не підтримується |
| SHERWOOD | 19 | Не підтримується |
| MITSUBISHI_AC | 20 | Не підтримується |
| RCMM | 21 | Не підтримується |
| SANYO_LC7461 | 22 | Не підтримується |
| RC5X | 23 | Не підтримується |
| GREE | 24 | Не підтримується |
| PRONTO | 25 | 16 |
| NEC_LIKE | 26 | Не підтримується |
| ARGO | 27 | Не підтримується |
| TROTEC | 28 | Не підтримується |
| NIKAI | 29 | Не підтримується |
| RAW | 30 | Не підтримується |
| GLOBALCACHE | 31 | Не підтримується |
| TOSHIBA_AC | 32 | Не підтримується |
| FUJITSU_AC | 33 | Не підтримується |
| MIDEA | 34 | Не підтримується |
| MAGIQUEST | 35 | Не підтримується |
| LASERTAG | 36 | Не підтримується |
| CARRIER_AC | 37 | Не підтримується |
| HAIER_AC | 38 | Не підтримується |
| MITSUBISHI2 | 39 | Не підтримується |
| HITACHI_AC | 40 | Не підтримується |
| HITACHI_AC1 | 41 | Не підтримується |
| HITACHI_AC2 | 42 | Не підтримується |
| GICABLE | 43 | Не підтримується |
| HAIER_AC_YRW02 | 44 | Не підтримується |
| WHIRLPOOL_AC | 45 | Не підтримується |
| SAMSUNG_AC | 46 | Не підтримується |
| LUTRON | 47 | Не підтримується |
| ELECTRA_AC | 48 | Не підтримується |
| PANASONIC_AC | 49 | Не підтримується |
| PIONEER | 50 | Не підтримується |
| LG2 | 51 | Не підтримується |
| MWM | 52 | Не підтримується |
При виборі функції "Скидання виходів після закінчення прийому коду" після того, як буде відпущена кнопка пульта, виходи блоку скинуться в 0,
якщо зняти цю галочку, на весь час до прийому нової команди виходи блоку залишаться в останньому стані

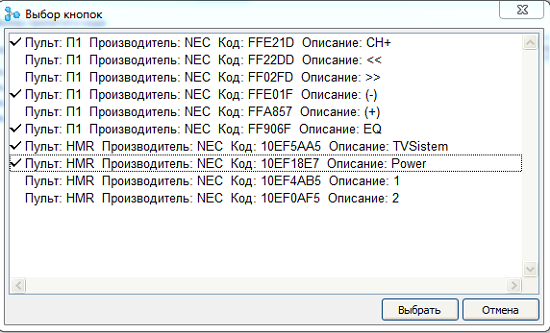

Необхідні коди кнопок пульта потрібно вибрати із файлу

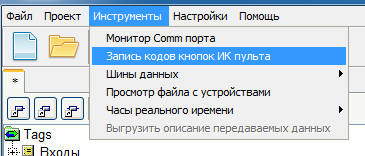

Створити файл кнопок можна за допомогою інструмента "Запис кодів кнопок ІЧ пульта"

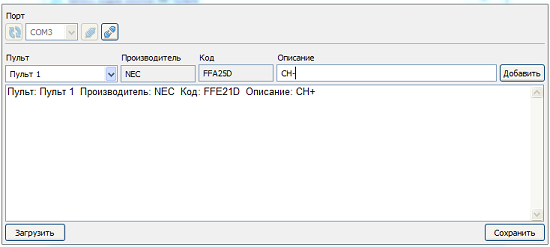

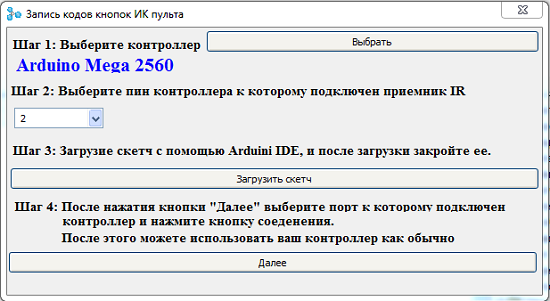

Для запису кодів кнопок потрібно виконати кілька простих кроків
Для всіх кодів кнопок можна використовувати один файл. Якщо вибрати існуючий файл, програма допише нові коди кнопок у файл.
