Блок запису даних в адаптер шини CAN MCP2515

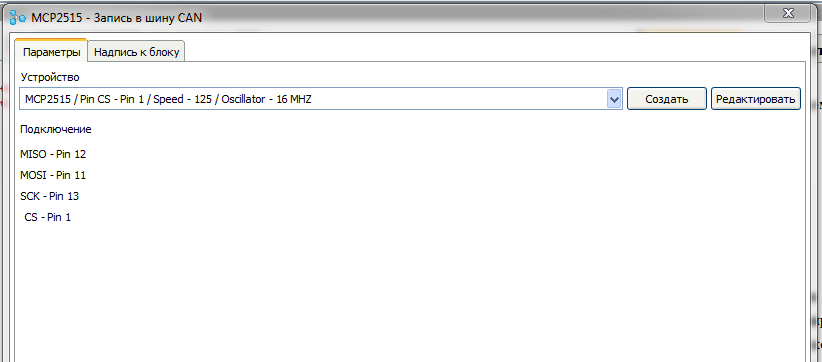

Блок служить для запису пакетів у шину CAN за допомогою адаптера МСР 2515. У властивостях блоку необхідно вибрати вже підключений адаптер або створити новий.

Якщо натиснути кнопку “Створити”, відкриється вікно створення нового адаптера.

У цьому вікні необхідно встановити пін для підключення виведення CS шилду, частоту кварцу, встановлену на шилді, і швидкість шини, яка буде застосовуватися при обміні.

На вхід “Code” подається ідентифікатор пакета, на вхід “Size” – його розмір. Дані подаються на входи “D0” – “D7”. На передньому фронті на вході “Send” – цей пакет відправляється в шину CAN
