Встановлення швидкості обміну Modbus

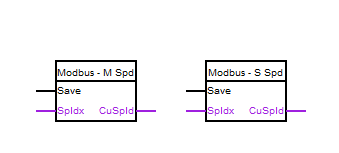

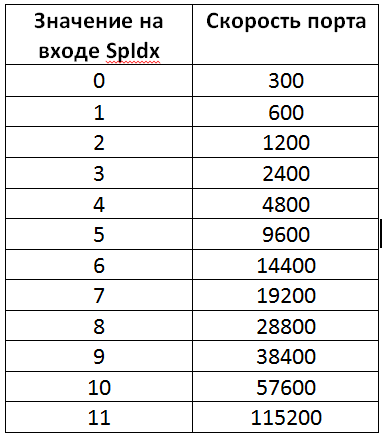

Блок служить завдання швидкості обміну порту UART до роботи з протоколу Modbus під час роботи контролера. Порту прив'язаному до блоку задається швидкість відповідно до значення на вході "SpIdx" по таблиці.

Блок налаштовується за допомогою редактора блоку

При установці галочки "Вихід поточного індексу швидкості" у блоку з'являється вихід "CuSpId", на якому буде значення поточного індексу для заданого порту. При установці галочки "Вхід роздільної здатності запису" у блоку з'явиться вхід "Save". При цьому завдання нової швидкості відбуватиметься на передньому фронті на цьому вході. Також з'явиться можливість зберігати присвоєне значення швидкості в незалежній пам'яті та відновлення цього значення після перезапуску контролера.

Для кожного з портів (Modbus Master і Modbus Slave) у проекті можна використовувати тільки один блок "Завдання швидкості порту"
