Установка Stop Bits Modbus

Блок служить завдання значення Stop Bits порту UART до роботи з протоколу Modbus під час роботи контролера. Порт прив'язаний до блоку задається Stop Bits відповідно до значення на вході "Stop Bits". Можливі значення 1 і 2. Всі інші значення, що подаються на вхід, будуть прирівняні до 1.

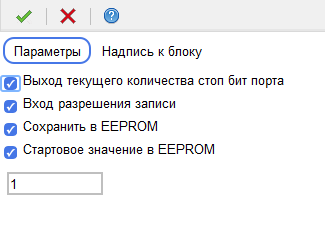

Блок налаштовується за допомогою редактора блоку

При установці галочки "Вихід поточної кількості стоп біт порту" у блоку з'являється вихід "CurStBit", на якому буде значення поточної кількості стоп біт для заданого порту. При установці галочки "Вхід роздільної здатності запису" у блоку з'явиться вхід "Save". При цьому завдання нової кількості стоп біт відбуватиметься на передньому фронті на цьому вході. Також з'явиться можливість зберігати присвоєну кількість стоп біт в незалежній пам'яті і відновлення цього значення після перезапуску контролера.

Для кожного з портів (Modbus Master і Modbus Slave) у проекті можна використовувати тільки один блок "Установка Stop Bits Modbus"
