Реле порівняння

6

5

4

3

1

2

Реле порівняння порівнює два аналогові сигнали, що подаються на входи "А" і "В", відповідно до обраної умови і, у разі виконання цієї умови, включає свою котушку.

Види умов:
1. Рівно ("А" = "В");
2. Більше ("А" > "В");
3. Менше ("А" <"В");
4. Більше або одно ("А"> = "В");
5. Менше чи одно ("А" <= "В");
6. Не рівне ("А" ~ "В").

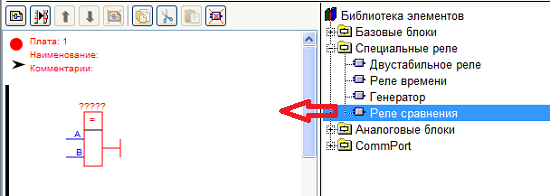

Реле порівняння на схемі створюється шляхом перетягування з бібліотеки елементів. У цьому котушка створюється без прив'язки.
Реле порівняння при прив'язці до цифрового входу-виходу контролера керує станом цього висновку. При застосуванні як проміжне реле - управляє своїми контактами.

Прив'язка та переприв'язка реле порівняння наводиться такими способами:
1. Перетягуванням на котушку вільного цифрового входу – виходу.

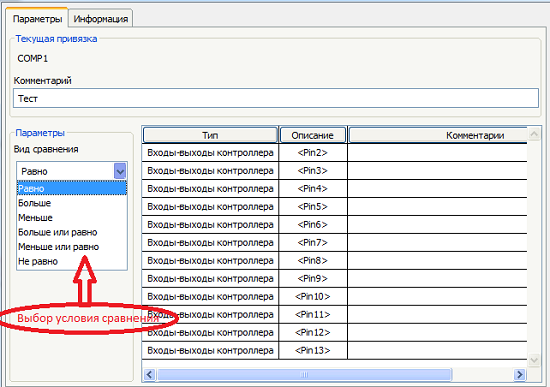

2. За допомогою редактора блоку:

Прив'язка проводиться за допомогою подвійного кліка за потрібним входом-виходом контролера. У першому рядку меню завжди пропонується створення проміжного реле з першим вільним індексом. При прив'язці до входу-виходу контролера контакти котушки використовуватися не можуть. При створенні проміжного реле кількість контактів у реле необмежена і вони можуть застосовуватися в будь-якому місці схеми після створення.
