Генератор імпульсів
1 ; 2 3
Відеоурок 1 на каналі "Ключ до Ардуїно"
Відеоурок 2 на каналі "Ключ до Ардуїно"
Генератор імпульсів формує на виході "Q" імпульси з тривалістю та паузою, заданими уставками, при подачі логічної 1 на вхід "EN".
>
Тимчасові діаграми роботи генератора:
>
Тимчасові діаграми роботи генератора:

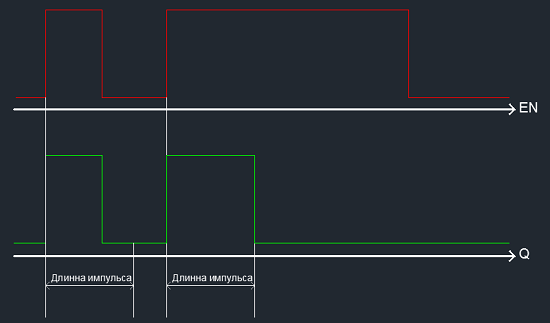

Тимчасова діаграма роботи одновібратора (1)

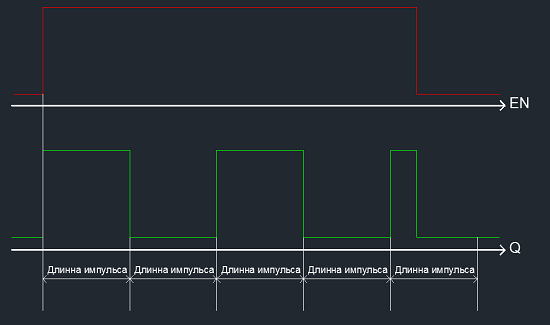

Тимчасова діаграма роботи симетричного мультивібратора (2)

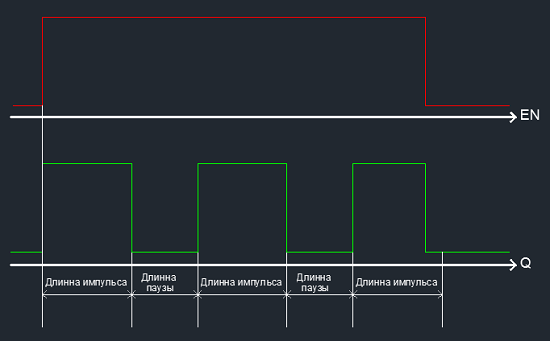

Тимчасова діаграма роботи несиметричного мультивібратора (3)

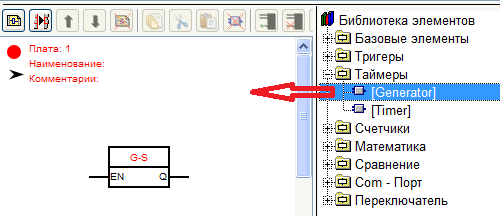

Генератор імпульсів на схемі створюється шляхом перетягування з бібліотеки елементів.

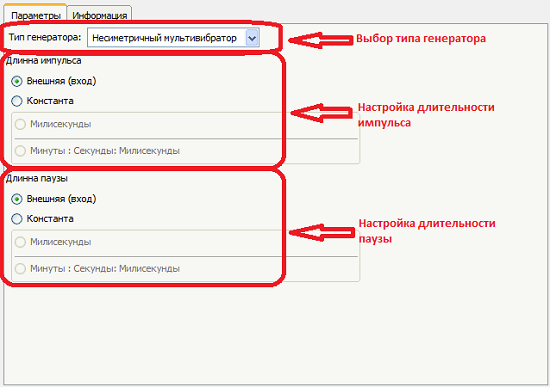

Параметризація генератора імпульсів здійснюється за допомогою редактора блоку

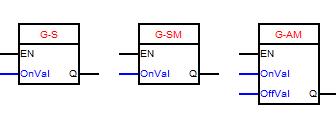

Довжина імпульсу та довжина паузи можуть бути задані у вигляді констант або подані на входи "OnVal" та "OffVal" відповідно
