Двопозиційне реле
Бістабільні реле є реле з двома стійкими станами.
При подачі сигналу на вхід "вкл" котушка реле вмикається, при подачі сигналу на вхід "вимк" котушка вимикається.
За відсутності сигналу на обох входах або за наявності сигналу на обох входах стан котушки не змінюється.

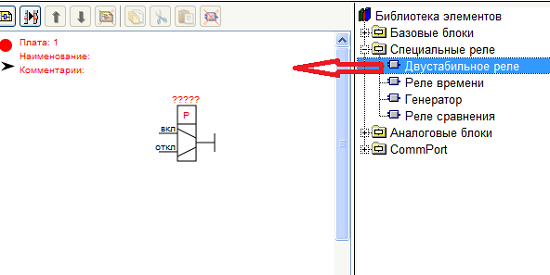

Бістабільні реле на схемі створюється шляхом перетягування з бібліотеки елементів. У цьому котушка створюється без прив'язки.
Бістабільні реле на схемі створюється шляхом перетягування з бібліотеки елементів. У цьому котушка створюється без прив'язки.
Бістабільні реле, при прив'язці до цифрового входу-виходу контролера, управляє станом цього виводу.
При застосуванні як проміжне реле - управляє своїми контактами.
Прив'язка та переприв'язка реле порівняння проводиться такими способами:
1. Перетягуванням на котушку вільного цифрового входу – виходу.
2. За допомогою редактора блоку:
Прив'язка та переприв'язка реле порівняння проводиться такими способами:
1. Перетягуванням на котушку вільного цифрового входу – виходу.
2. За допомогою редактора блоку:

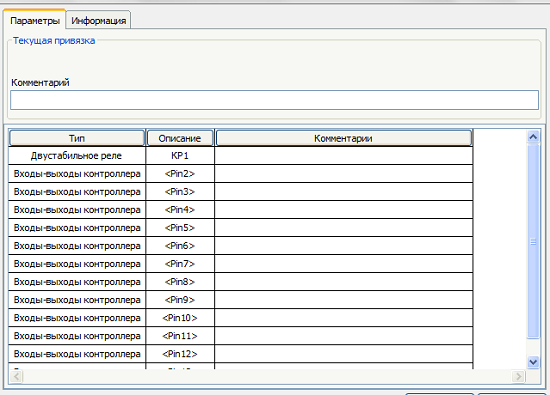

Прив'язка проводиться за допомогою подвійного кліка за потрібним входом-виходом контролера.
У першому рядку меню завжди пропонується створення проміжного реле з першим вільним індексом.
При прив'язці до входу-виходу контролера контакти котушки використовуватися не можуть.
При створенні в якості проміжного реле кількість контактів у реле необмежено і вони можуть застосовуватися в будь-якому місці схеми після створення.
