Гілки "Код", "Секція коду", "Дільниця коду"

Ці гілки служать для перегляду коду та навігації по ньому.

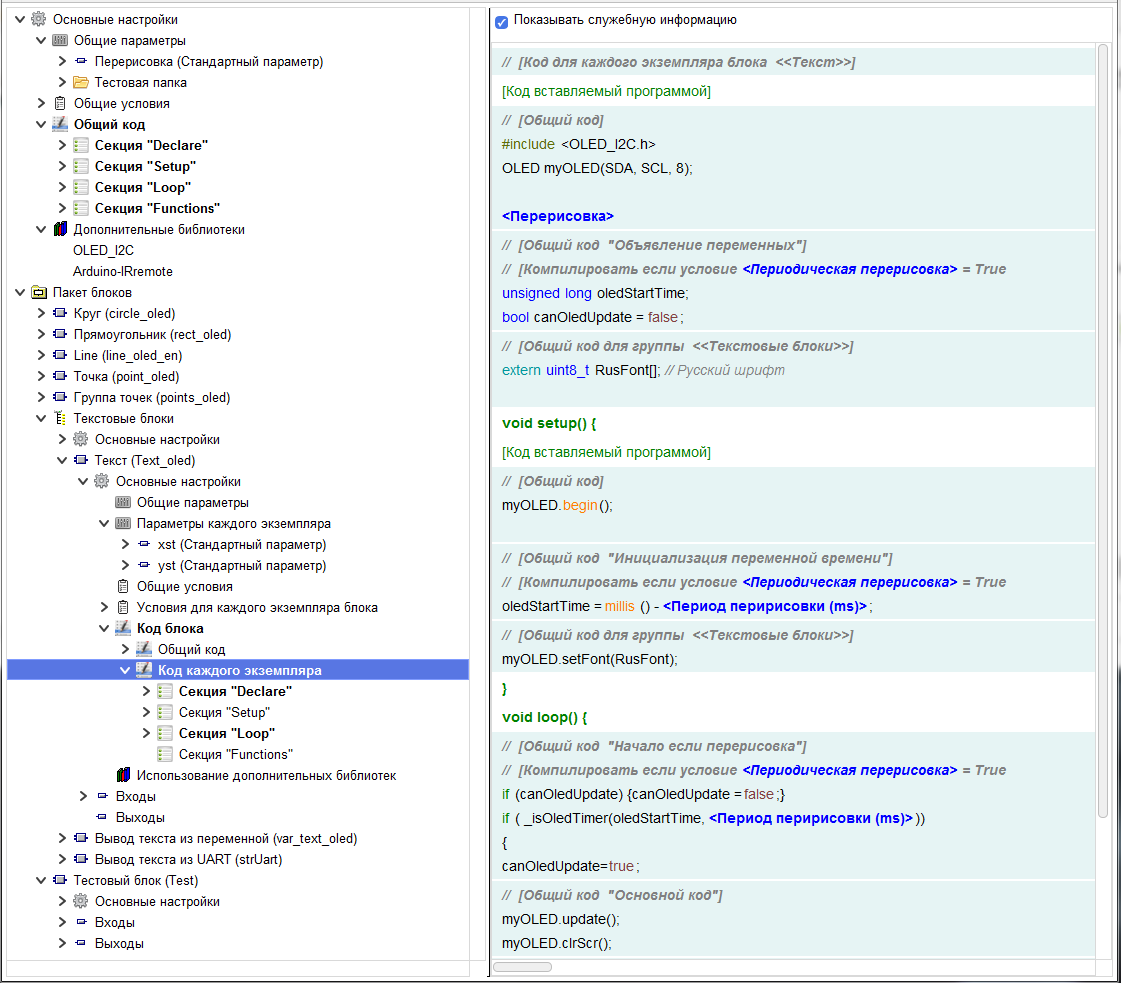

У гілці «Код» відображається весь код входить у цю гілку, а так весь код вгору по ієрархії дерева редактора, до цієї гілки.

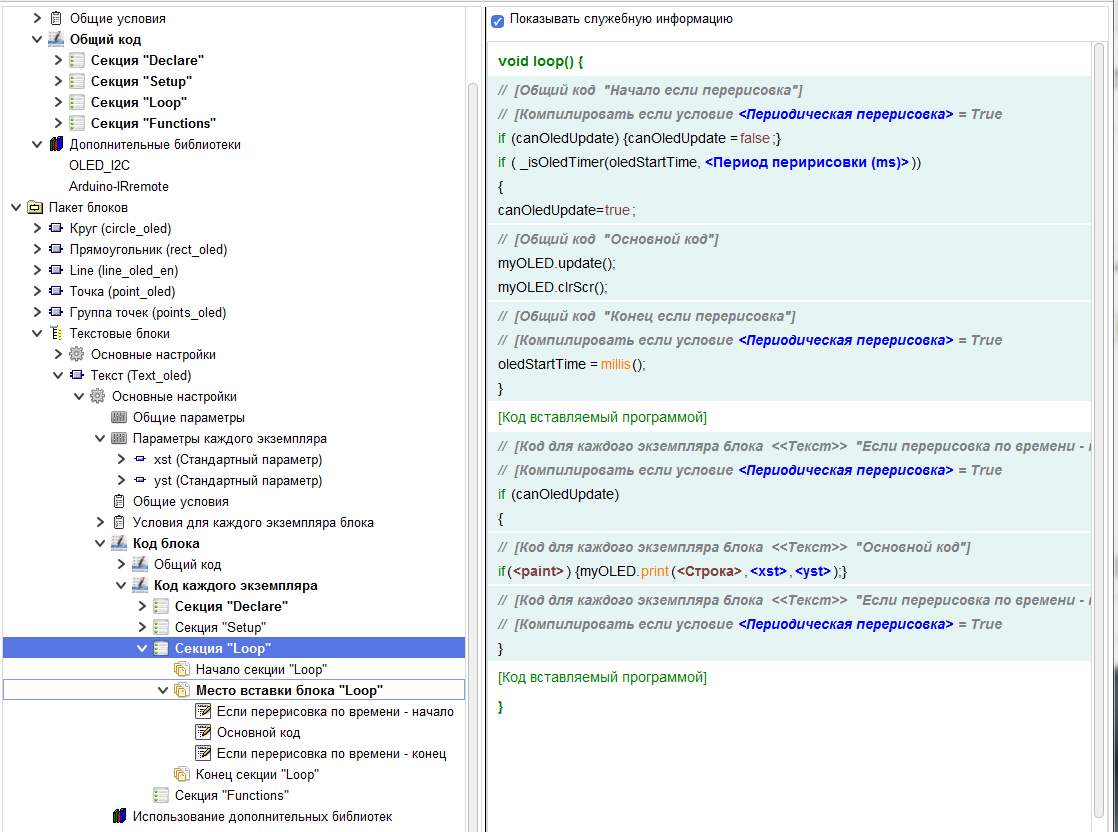

Гілка «Секція коду» показує весь код, що входить у цю гілку, а так весь код вгору по ієрархії дерева редактора, до цієї гілки, що входить у відповідну секцію.

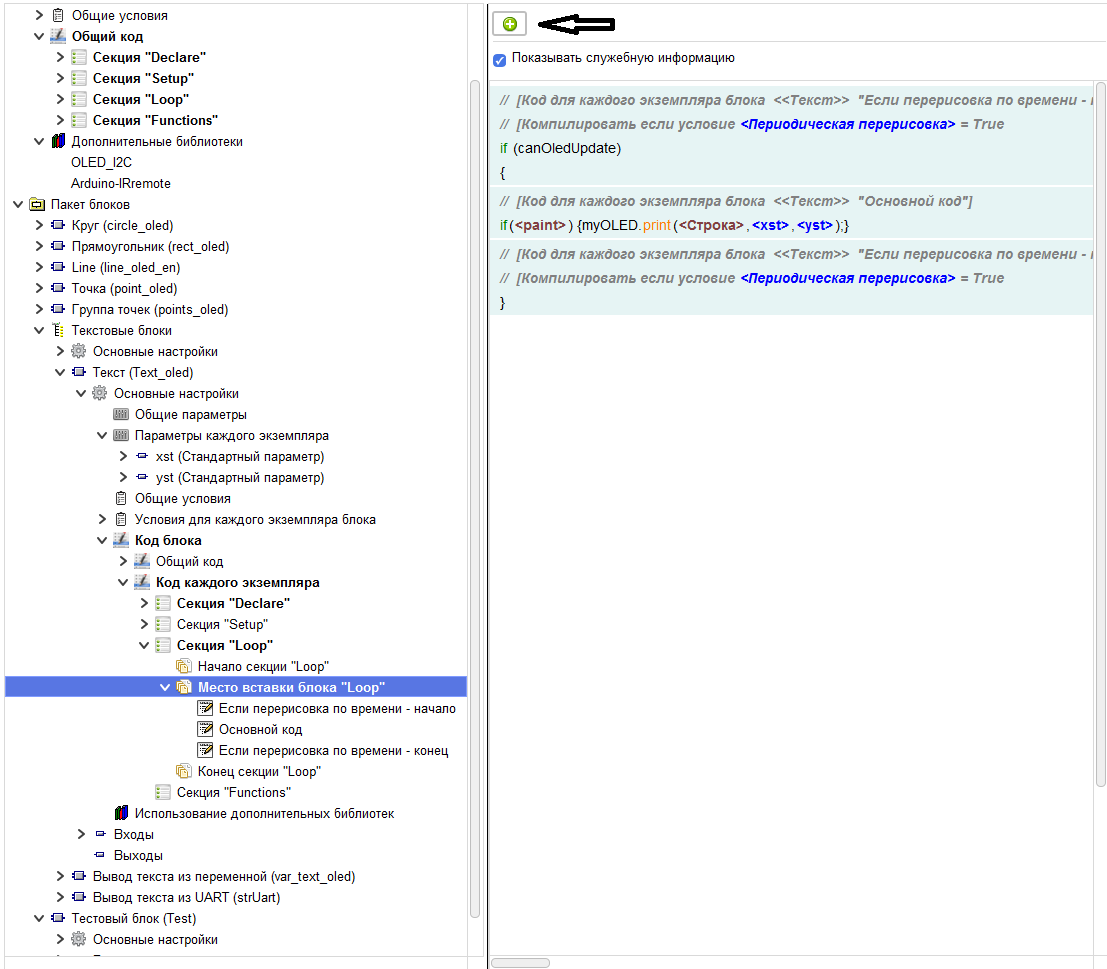

Гілка «Ділянка коду» показує лише код, що входить у цю гілку. Крім того, на цій гілці є кнопка «Створити елемент коду»(1) за допомогою якої створюються нові елементи коду в цій ділянці.

В іншому всі ці гілки поводяться однаково. Існує два режими для відображення коду. З поданням службової інформації та без неї. Ці способи перемикаються за допомогою відповідного чек боксу.

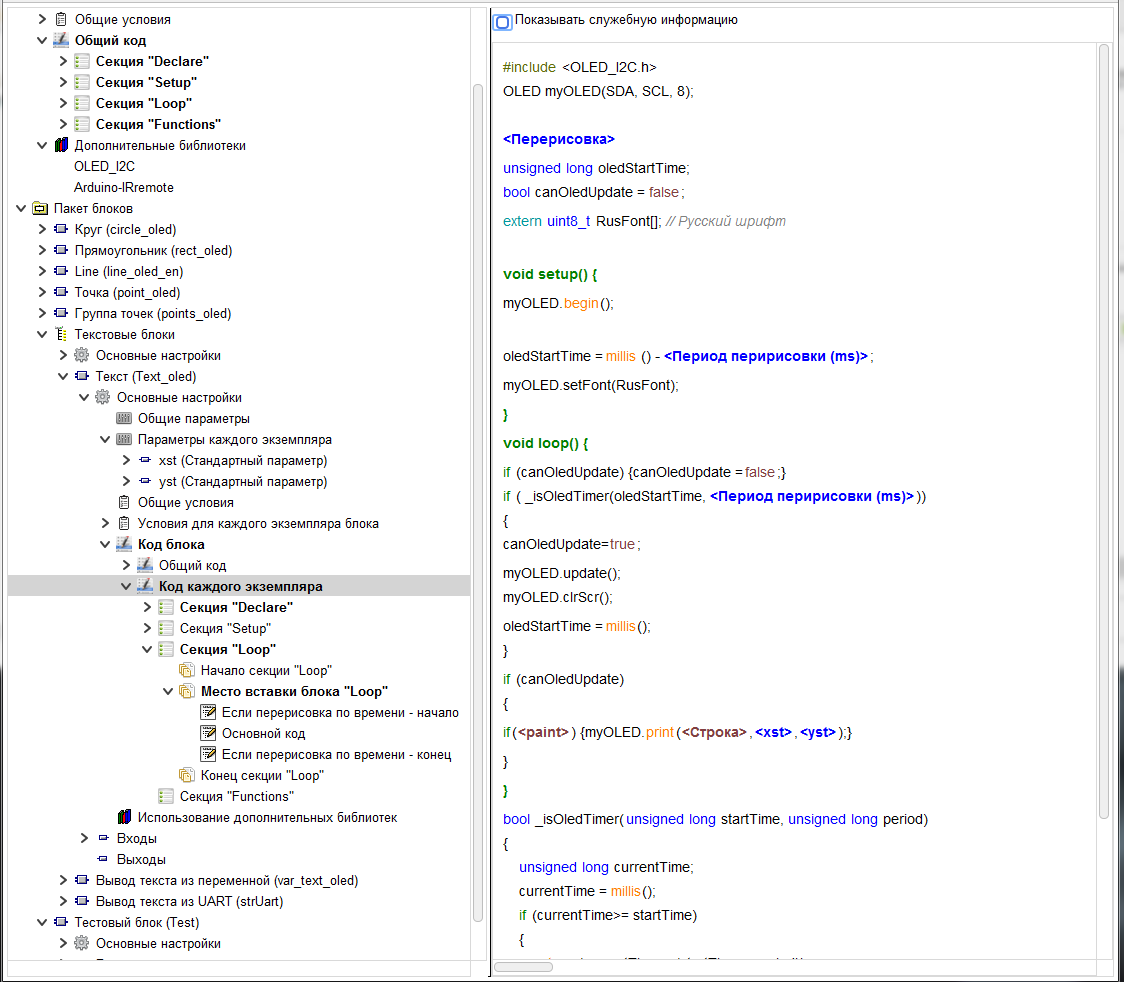

Режим без службової інформації.

У цьому випадку відображається лише код, введений автором, і основний код, що вставляється компілятором (void setup() …..).

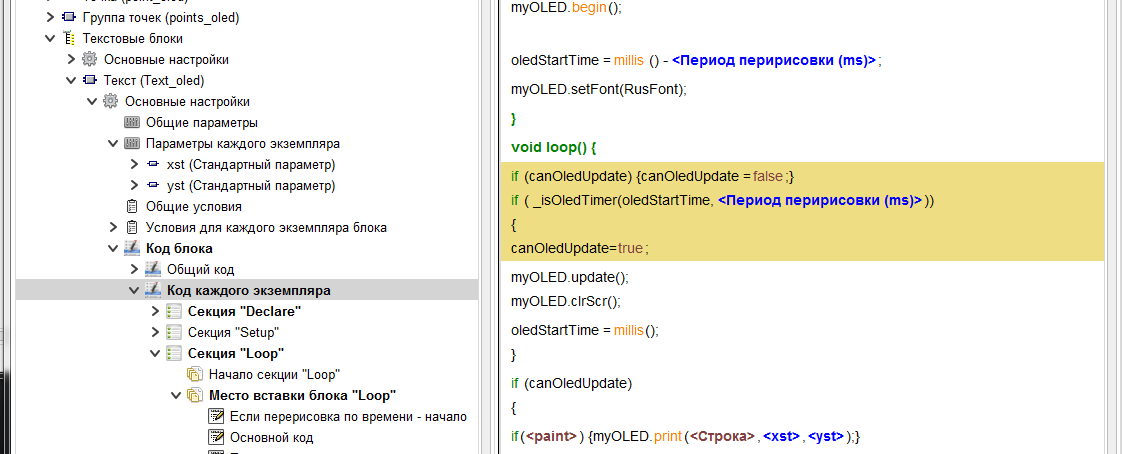

При натисканні на будь-який код виділиться весь код коду, що входить до цього елемента. При подвійному натисканні на код відбудеться перехід на гілку елемента коду, що містить вибраний код.

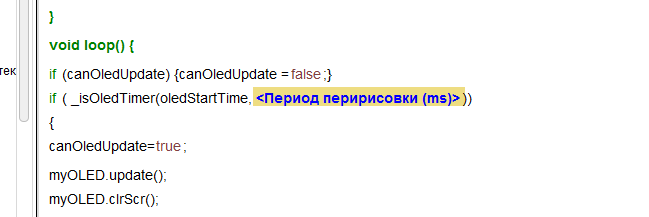

При кліку на тег входу, виходу, параметра даний тег виділиться, а при подвійному кліку на ньому відбудеться перехід на гілку вибраного входу, виходу, параметра.

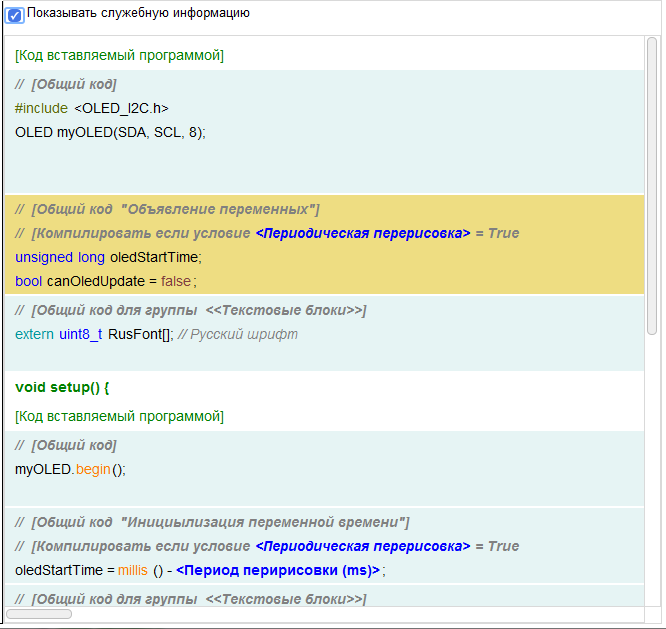

Режим із відображенням службової інформації.

У цьому режимі окремі елементи коду виділяються кольором. Так само як і в попередньому режимі працює виділення окремих елементів коду, входів, виходів, параметрів, перехід на відповідні гілки при подвійному натисканні на них.

Крім того, для кожного елемента коду показується у вигляді коментаря наступна інформація:

Розташування елемента коду та його назву.

Якщо є умова компіляції коду - це умова.

При подвійному натисканні на тезі умови відбувається перехід на гілку його налаштування.
